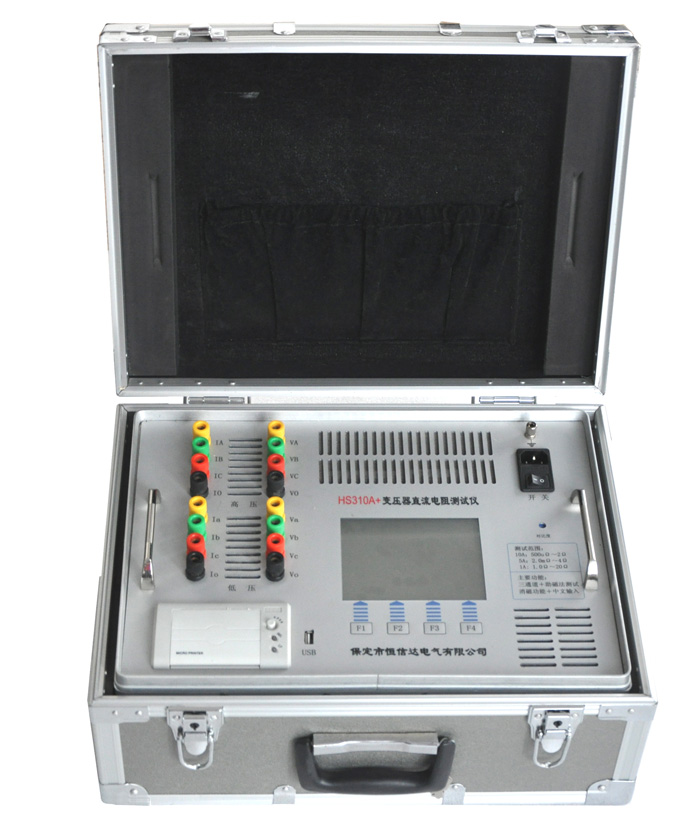

HS310A+全自動變壓器直流電阻測試儀是集助磁法測試和三相同時測試于一體的快速測試儀，可測量大型電力變壓器直流電阻；而且具有消磁功能，直流電阻試驗后進行消磁，對保護電力變壓器免受勵磁涌流沖擊，和安全投運有極其重要的作用。
一、主要特點
1．一次將高、低壓電流電位測試線全部接到變壓器上，測試過程中不用在倒測試線；
2．對于星型接法的繞組測試，儀器可以采取三相同時測試的方式測試A0、B0、C0相的電阻，節省測試時間；
3．三相五柱低壓內部角接的變壓器低壓測試時，儀器內部采用自動助磁的方法，比直接用大電流測試速度快，且減了大電流測試后剩磁大帶來的危害；
4．顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值；
5．三相測試時先測試A0的數據，再三相同時測試，解決了三相同時測試中性點引出線電阻不能測試的問題；
6．具有完善的反電勢保護功能；
7．儀器內部可以存儲測試數據，還可以使用優盤存儲數據；
8．儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點；
9．具有對大型變壓器剩磁消磁的功能。
二、主要技術指標
1．技術指標
測試電流：
三相測試：5A＋5A 1A＋1A 兩檔
分相測試：10A，5A，1A 三檔
測試范圍：10A： 500.0μΩ～2Ω
5A： 10mΩ～4Ω
1A： 1Ω～20Ω
分辨率：0.1uΩ
準確度： ±（0.2%+2字）
外型尺寸：420mm×330mm×210mm
重量： 12kg
2．使用條件
環境溫度 －10℃ ～ 50℃
環境濕度 ≤ 85％RH
工作電源 AC220V ± 10%
電源頻率 （50±1）HZ
|
